미니 무선청소기 리튬폴리머 배터리 교체작업

오래전부터 사용하던 M로제트 마시마로 MV-1000 핸디형 청소기 배터리가 충전을 해도 얼마 못쓰고 방전이 되다 보니
배터리를 교체하게 되었습니다.

기존 배터리 사양은 Ni-cd, 8 cell, 1500mAh, 9.6v이고,
모터 사양은 RS-540SM 6035, 4.5~15v, 6.2A입니다.

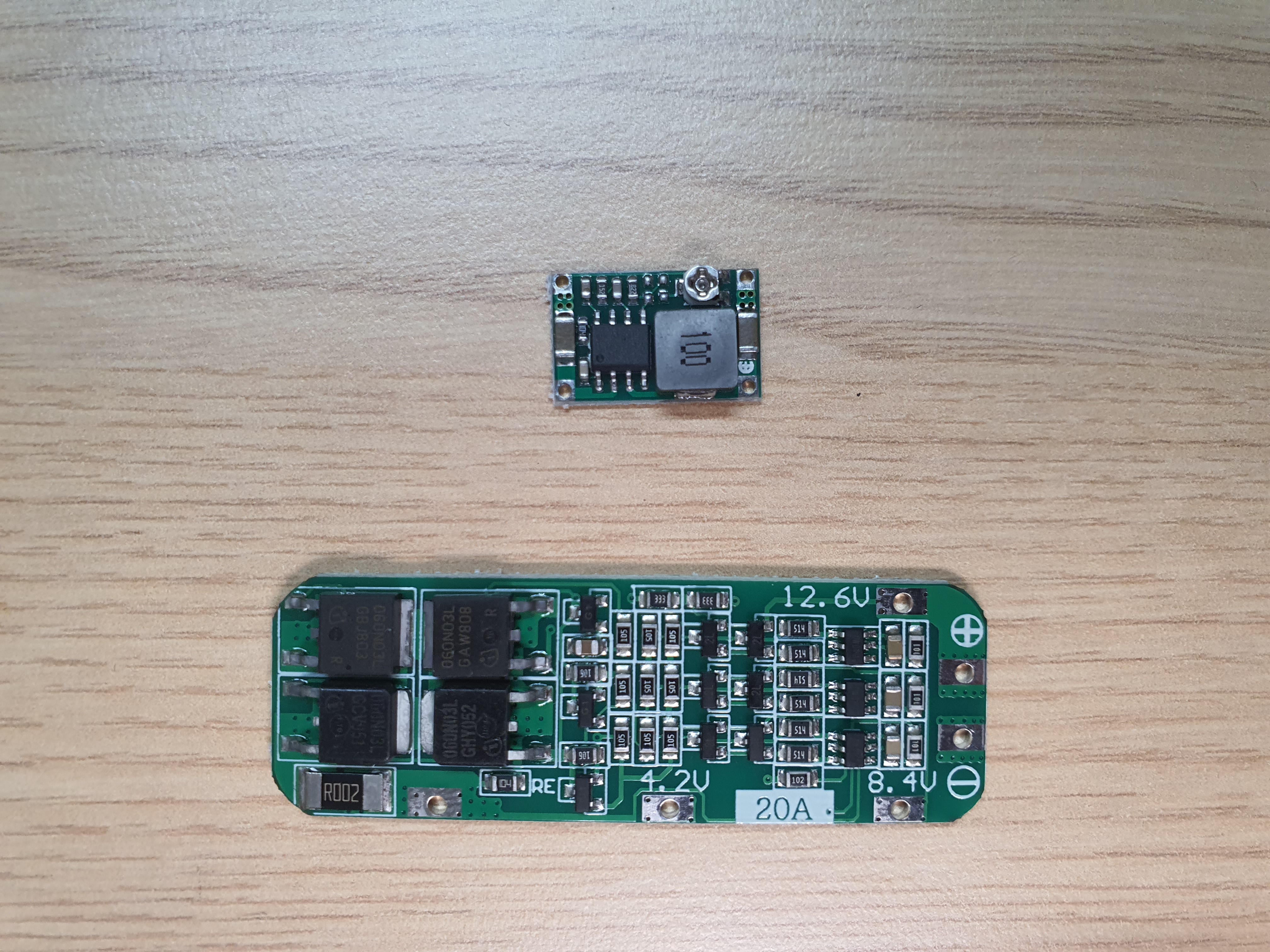

처음 하는 작업이다 보니 새로운 배터리의 볼트가 높아 강압기를 연결해야 하나 고민하였으나, 모터의 볼트 범위를 확인한 후 강압기는 연결하지 않았습니다. 그리고 3s연결을 위해 20A bms 회로도 주문하였습니다.

신규 배터리 사양은 Li-Po, 1003450, 2000mAh, 3.7v입니다. 3S2P로 연결하기 때문에 용량은 4000mAh가 됩니다.

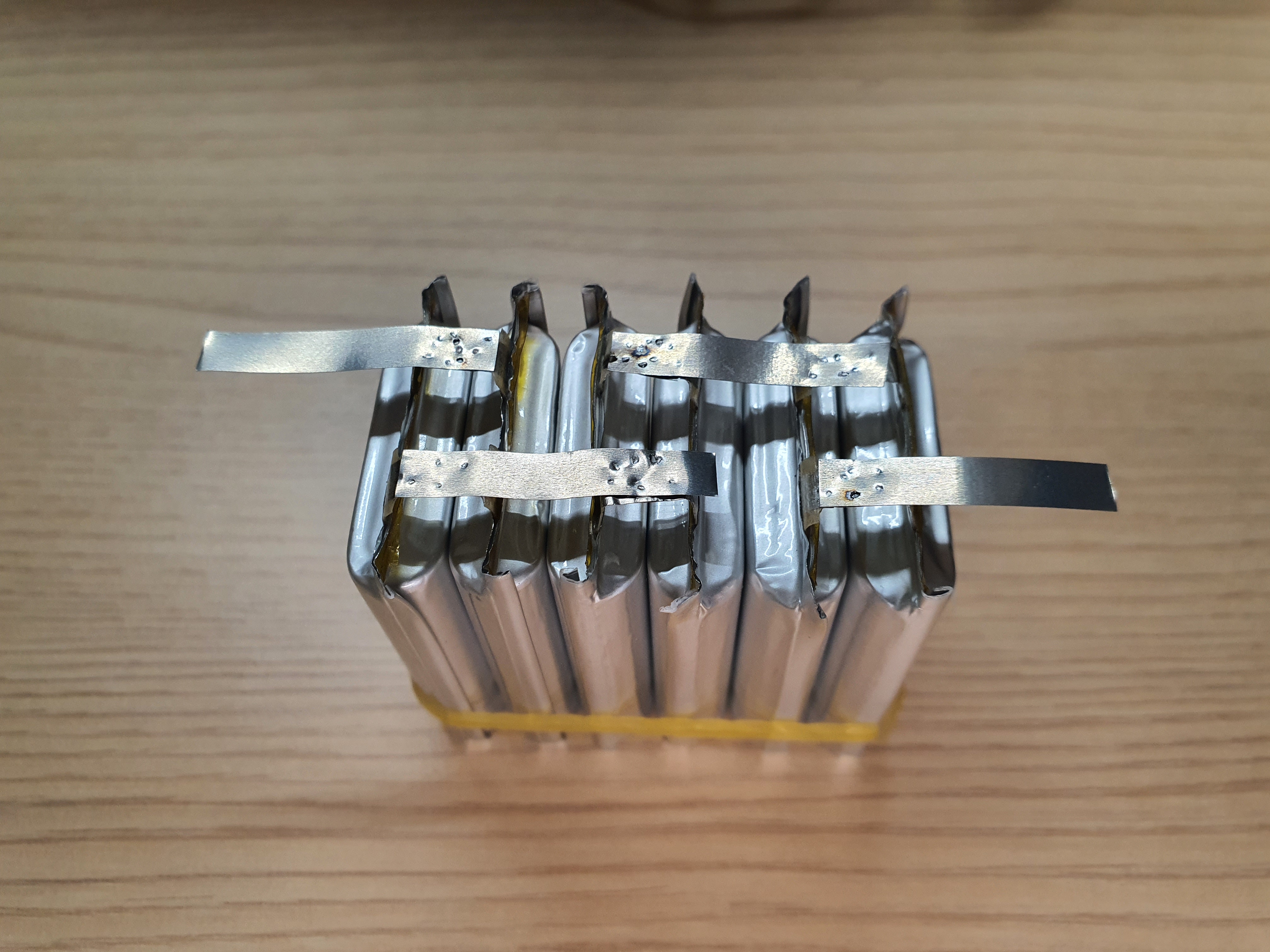

개별 보호회로를 제거하고 먼저 병렬로 연결하기 위해 2개씩 미니 스폿용접기로 작업을 했습니다. 가운데 배터리는 원래 간격이 달라서 기울어졌습니다. ㅎ

그리고 니켈 플레이트를 스폿 용접하여 직렬로 연결해 주었습니다.

전원 케이블은 기존 배터리에서 사용하던 18 awg를 재사용하였고, 16 awg와 22 awg를 추가로 사용하여 bms와 휴대용 미니 인두기로 납 작업을 진행했습니다. 마무리는 캡톤 테이프로 열심히 감아주었습니다. ㅎ 그리고 배터리와 미니 무선청소기 연결 커넥터는 기존 커넥터를 그냥 사용해도 되는데 그냥 XT60 방식으로 변경해주었습니다.

니켈이나 납이 중금속을 분류되다 보니 흡입하지 않도록 주의해야 되는데 쉽지 않지만...작업은 재미있네요. ㅎ



아래는 M로제트 마시마로 MV-1000 핸디형 청소기 정보를 찾기 어렵다보니 추가했습니다.
